解决“公检法”SDI信号上墙闪屏扭曲丢失信号问题

文章出处:责任编辑:人气:-发表时间:2014-12-11 17:10【

记德盟科技GDM8-2系列顺利通过SDI眼图测试

“眼图”:我们可以理解为像眼睛一样的图片。英文名称:eye diagram;eye pattern
其定义为:示波器屏幕上所显示的数字通信符号,由许多波形部分重叠形成,其形状类似“眼”的图形。“眼”大表示系统传输特性好;“眼”小表示系统中存在符号间干扰。

纵观整个安防市场,论影响或者是占有率,IP类产品越来越体现出其龙头的地位,以往的模拟类产品已经渐渐的失去其往日风采了。但是在一些特别区域或者是特殊单位中,还有一些SDI类产品的存在。例如在公安系统中,出于保密的需要,所有的监控类产品必须要达到高清数字效果,但是又担心被网络攻击导致泄密,所以一般该类单位需求以SDI为优先选择项目,甚至只允许SDI的产品进入。前期我们选用少量SDI的产品时候,整体表现很惊艳,良好的画面质量,稳定的内部专用传输系统让大家越来越放心使用。不过随着项目增大,产生了一些意想不到的问题,当增加到一定数量的时候,SDI的画面经常会出现,比如扭曲,丢失信号,画面模糊等问题,排除了各种疑问后,终于发现在多路SDI信号统一上墙后存在巨大的码间干扰,于是要求我们的SDI产品必须通过眼图测试,这样可以有效的减少产品间的互相干扰,让系统更加的干净清晰。

深圳市德盟科技首先在其GDM8-2系列中,配置SONY6300的一体机,一次性通过眼图测试。以下图片为分别在720P,1080I,1080P中获得的眼图效果。

GDM8-2壁装






球机设置为720P时的眼图


球机设置为1080I时的眼图




球机设置为1080P时的眼图


究竟什么是眼图?让我们接下来粗略的了解一下

“在实际数字互连系统中,完全消除码间串扰是十分困难的,而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律,还不能进行准确计算。为了衡量基带传输系统的性能优劣,在实验室中,通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响,这就是眼图分析法。

在无码间串扰和噪声的理想情况下,波形无失真,每个码元将重叠在一起,最终在示波器上看到的是迹线又细又清晰的“眼睛”,“眼”开启得最大。当有码间串扰时,波形失真,码元不完全重合,眼图的迹线就会不清晰,引起“眼”部分闭合。若再加上噪声的影响,则使眼图的线条变得模糊,“眼”开启得小了,因此,“眼”张开的大小表示了失真的程度,反映了码间串扰的强弱。由此可知,眼图能直观地表明码间串扰和噪声的影响,可评价一个基带传输系统性能的优劣。另外也可以用此图形对接收滤波器的特性加以调整,以减小码间串扰和改善系统的传输性能。
通常眼图可以用下图所示的图形来描述,由此图可以看出:



    (1)眼图张开的宽度决定了接收波形可以不受串扰影响而抽样再生的时间间隔。显然,最佳抽样时刻应选在眼睛张开最大的时刻。
    (2)眼图斜边的斜率,表示系统对定时抖动(或误差)的灵敏度,斜率越大,系统对定时抖动越敏感。
    (3)眼图左(右)角阴影部分的水平宽度表示信号零点的变化范围,称为零点失真量,在许多接收设备中,定时信息是由信号零点位置来提取的,对于这种设备零点失真量很重要。
    (4)在抽样时刻,阴影区的垂直宽度表示最大信号失真量。
    (5)在抽样时刻上、下两阴影区间隔的一半是最小噪声容限,噪声瞬时值超过它就有可能发生错误判决。
    (6)横轴对应判决门限电平

“什么是眼图?”

“眼图就是象眼睛一样形状的图形。"

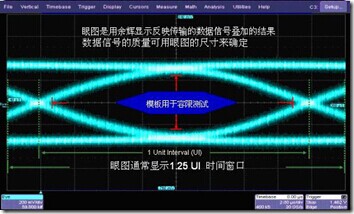

图五 眼图定义

眼图是用余辉方式累积叠加显示采集到的串行信号的比特位的结果,叠加后的图形形状看起来和眼睛很像,故名眼图。眼图上通常显示的是1.25UI的时间窗口。眼睛的形状各种各样,眼图的形状也各种各样。通过眼图的形状特点可以快速地判断信号的质量。

图六的眼图有“双眼皮”,可判断出信号可能有串扰或预(去)加重


图六 “双眼皮”眼图

图七的眼图“眼睛里布满血丝”,这表明信号质量太差,可能是测试方法有错误,也可能是PCB布线有明显错误。


图7 眼睛布满血丝.jpg



图七“眼睛布满血丝”的眼图

图八的眼图非常漂亮,这可能是用采样示波器测量的眼图。


图8 最漂亮的眼睛.jpg

图八 最漂亮的“眼睛“

由于眼图是用一张图形就完整地表征了串行信号的比特位信息,所以成为了衡量信号质量的最重要工具,眼图测量有时侯就叫“信号质量测试(Signal Quality Test,SQ Test)”。 此外,眼图测量的结果是合格还是不合格,其判断依据通常是相对于“模板(Mask)”而言的。模板规定了串行信号“1”电平的容限,“0”电平的容限,上升时间、下降时间的容限。所以眼图测量有时侯又被称为“模板测试(Mask Test)”。 模板的形状也各种各样,通常的NRZ信号的模板如图五和图八蓝色部分所示。

在串行数据传输的不同节点,眼图的模板是不一样的,所以在选择模板时要注意具体的子模板类型。 如果用发送端的模板来作为接收端眼图模板,可能会一直碰模板。但象以太网信号、E1/T1的信号,不是NRZ码形,其模板比较特别。当有比特位碰到模板时,我们就认为信号质量不好,需要调试电路。有的产品要求100%不能碰模板,有的产品是允许碰模板的次数在一定的概率以内。(有趣的是,眼图85%通过模板的产品,功能测试往往是没有问题的,譬如我在用的电脑网口总是测试不能通过,但我上网一直没有问题。 这让很多公司觉得不用买示波器做信号完整性测试以一样可以做出好产品来,至于山寨版的,更不会去买示波器测眼图了。)示波器中有测量参数可自动统计出碰到模板的次数。此外,根据“侵犯”模板的位置就能知道信号的哪方面有问题从而指导调试。如图九表明信号的问题主要是下降沿太缓,图十表明1电平和0电平有“塌陷”,可能是ISI问题导致的。




 图九  下降沿碰到模板的眼图   图十 “1”电平和“0”电平有“塌陷”的模板

和眼图相关的眼图参数有很多,如眼高、眼宽、眼幅度、眼交叉比、“1”电平,“0”电平,消光比,Q因子,平均功率等。图十二表示幅度相关的测量参数的定义。


图十一  眼图参数定义
“1”电平和”0”电平表示选取眼图中间的20%UI部分向垂直轴投影做直方图,直方图的中心值分别为“1”电平和“0”电平。眼幅度表示“1”电平减去“0”电平。上下直方图的3sigm之差表示眼高。图十二、十三、十四,十五表示了其它一些眼图参数的定义,一目了然,在此不再一一描述。



图十二  眼图参数定义



图十三  眼图参数定义


图十四  眼图参数定义


图十五 眼图参数定义
